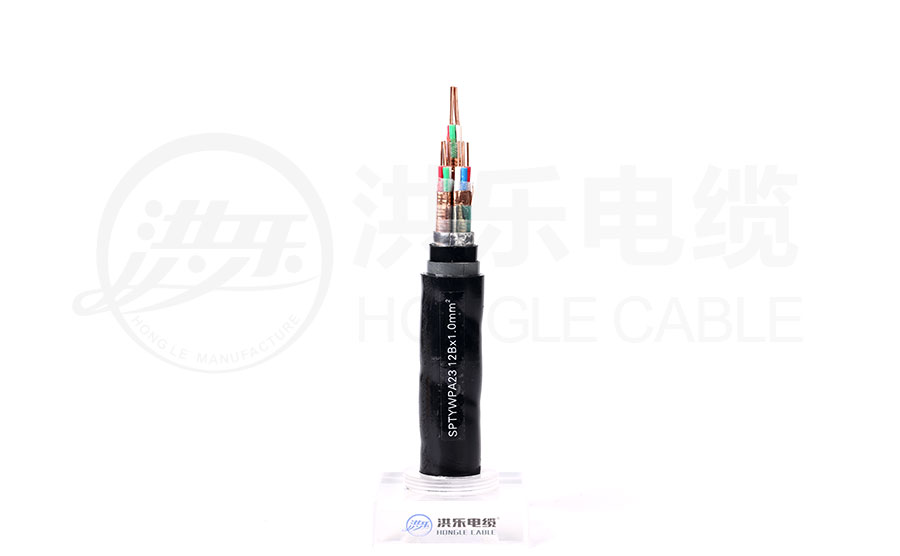

SPTYWPA23



一、简介

适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路,其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能,适宜于电气化区段或其它有强电干扰的地区敷设。


二、使用特性

1.电缆的使用环境温度为-40℃~+60℃

2.电缆导体长期工作温度应不超过+70℃。

3. 电缆敷设环境温度:聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。

4.电缆的允许弯曲半径:非铠装电缆应不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。

5. 综合护套铁路信号电缆的理想屏蔽系数≤0.8;铝护套铁路信号电缆的理想屏蔽系数≤0.3。

交货长度500m及以上的电缆应不少于总交货长度的50%;50~250m的短段电缆交货长度应不超过总交货长度的5%; 电缆长度计量误差应不超过±0.5%。根据双方协商规定的长度交货。


三、电缆规格

(4---61)芯X 1.0mm2

信号电缆型号的识别

1.信号电缆按护套类型包括塑料护套(PTY03、 PTY23)、综合护套(PTYA23、PTYA22)、铝护套(PTYL23、PTYL22)信号电缆;

2.信号数字电缆分为塑料护套(SPTYW03、SPTYW23)、综合护套(SPTYWA23)铝护套(SPTYWL23)、内屏蔽(SPTYWP03或SPTYWP23、SPTYWPA23、SPTYWPL23)数字信号电缆。

SP-数字信号电缆

T-铁路

YW-皮-泡-皮物理发泡聚乙烯绝缘

P-内屏蔽

L-铝护套

A-综合护套

23-双钢带铠装聚乙烯外护套

03-聚乙烯外护套
